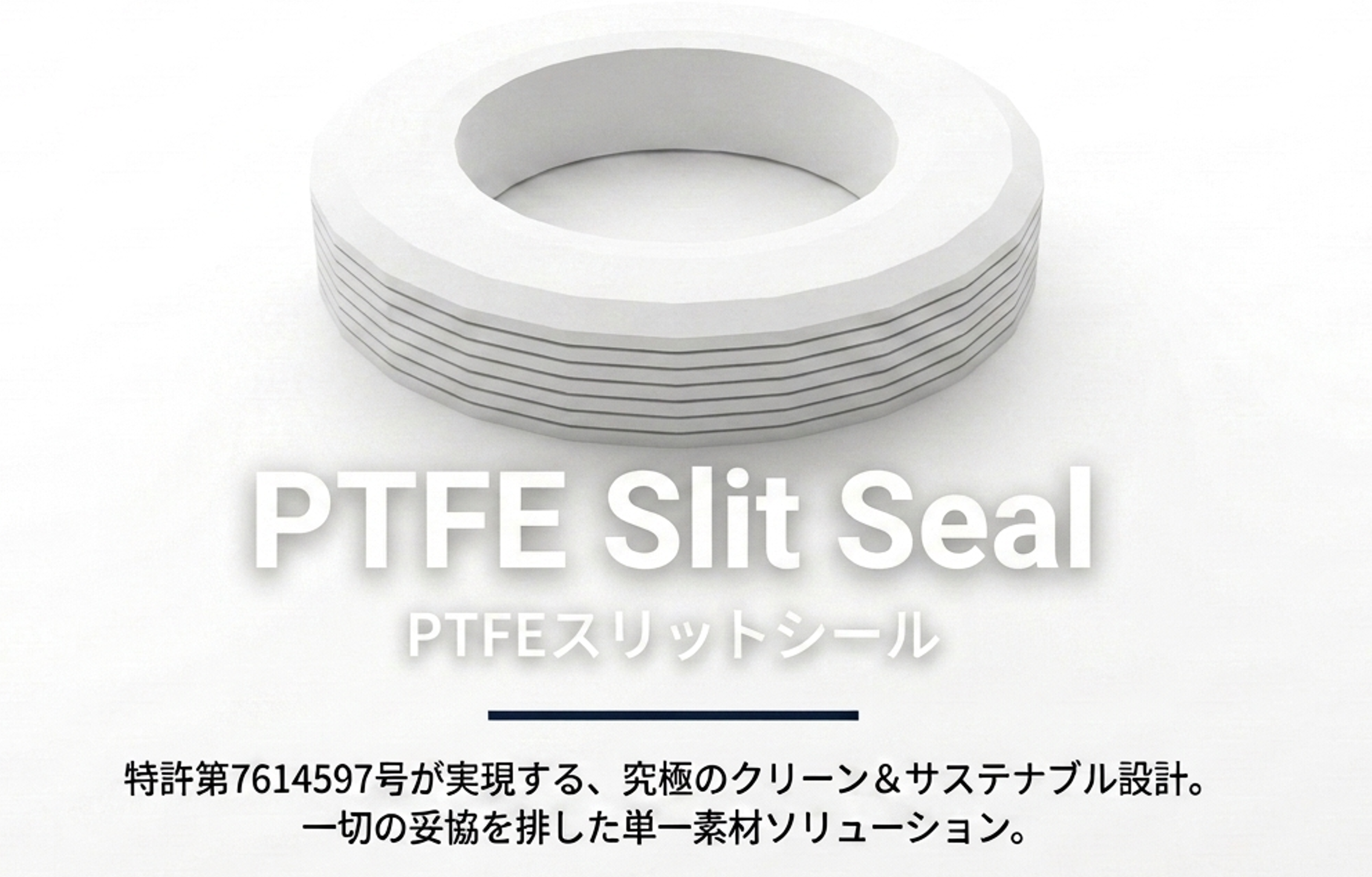

コンタミなし。振動に強い。微小漏れを見逃さない。
特許取得の積層構造が、現場の三大悩みを同時に解決します。
アスベスト廃止後、PTFE包みガスケットの中芯がゴム系に変わり寿命が短縮。定期修繕のたびに交換コストがかさむ。フランジを開ける頻度が増え、作業負担も増大している。
PTFE系ガスケット中の成分が流体に混入。半導体・医薬・食品プロセスでの採用を断念せざるを得ないケースが増加。
ポンプ・圧縮機由来の配管振動でグラファイト熱交換器の割れ、インターナル部品の緩み・液噴出など重大インシデントの原因に。

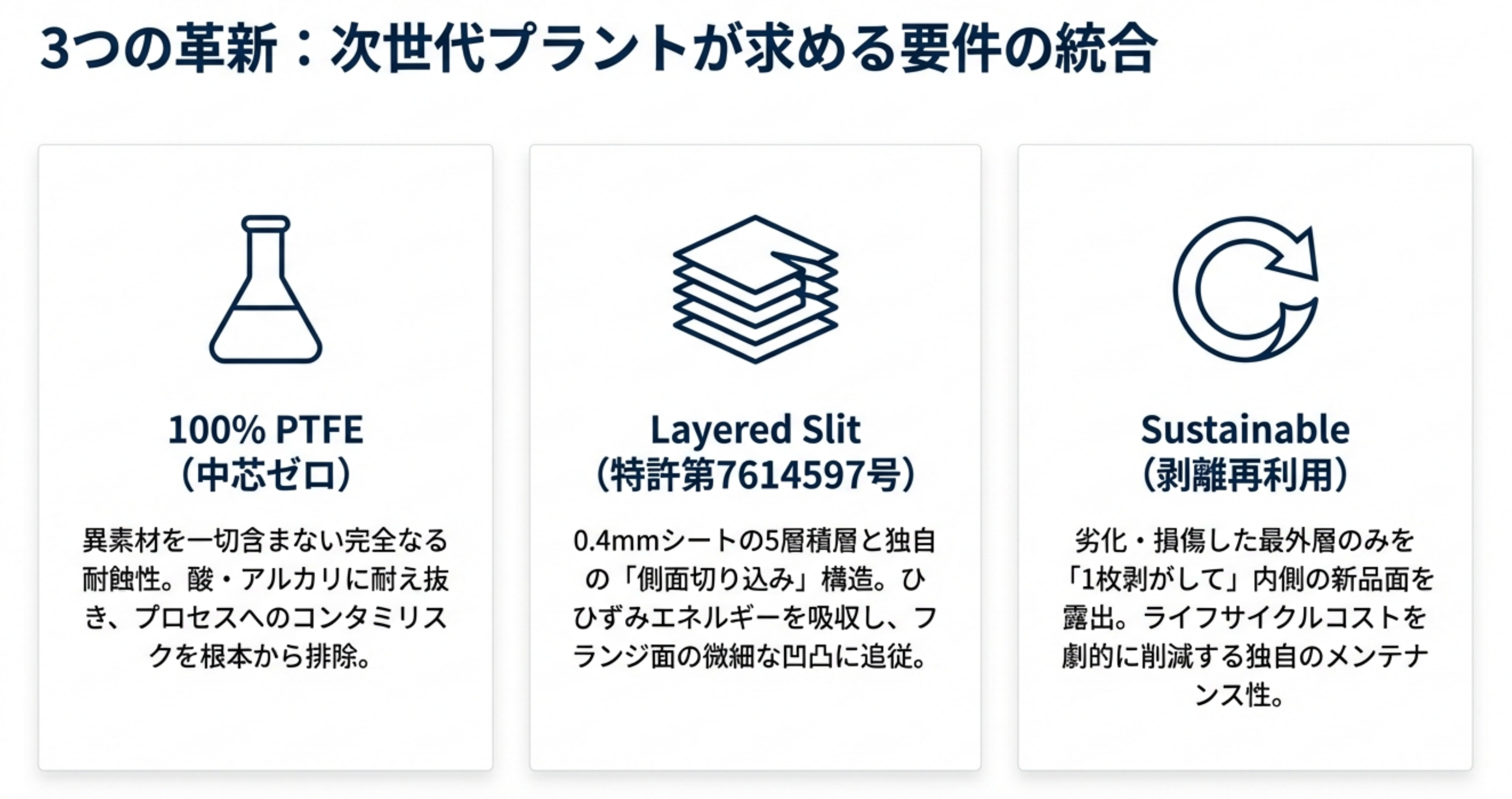

特許取得の「側面切り込み」積層構造が、100% PTFEのままコンタミゼロ・長寿命・振動吸収・再利用を実現。

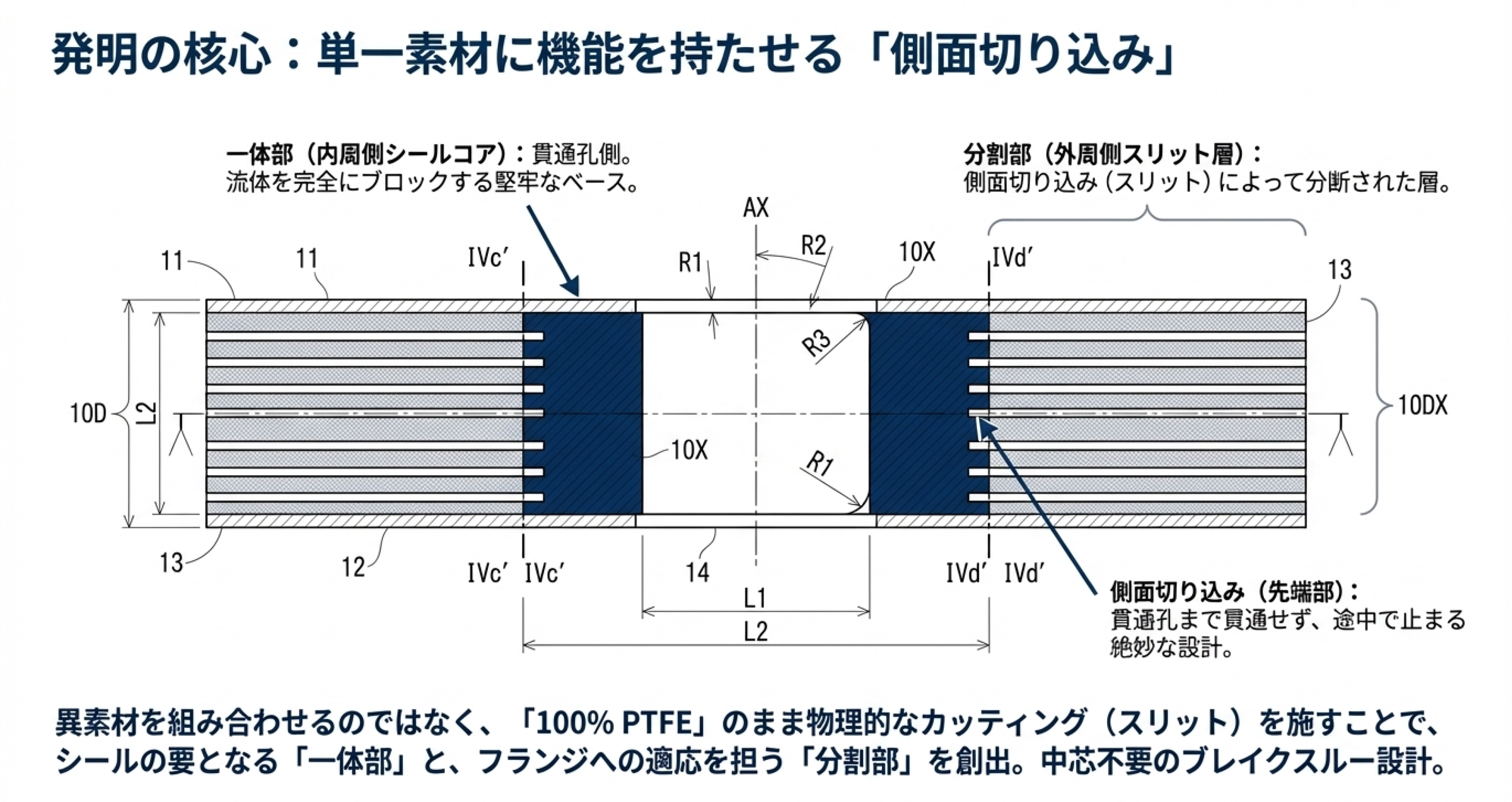

発明の核心「側面切り込み」構造と部位名称

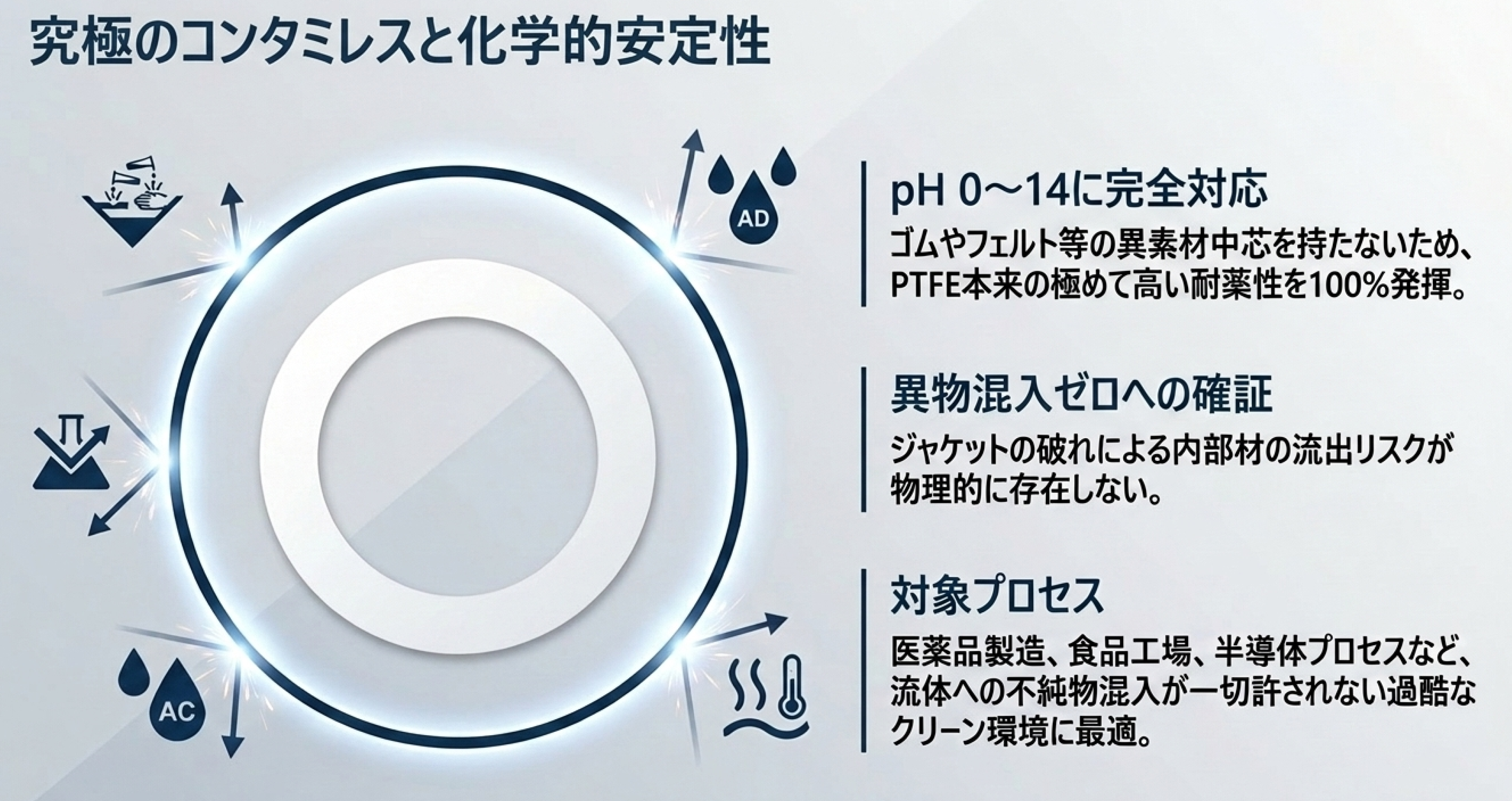

中芯・接着剤・複合材を一切使用しない純度100% PTFE単一素材。中芯成分の溶出・混入が構造的に発生しません。半導体プロセス・医薬品製造・食品工場など、コンタミが絶対に許されない環境に最適です。
半導体・医薬・食品プロセス対応

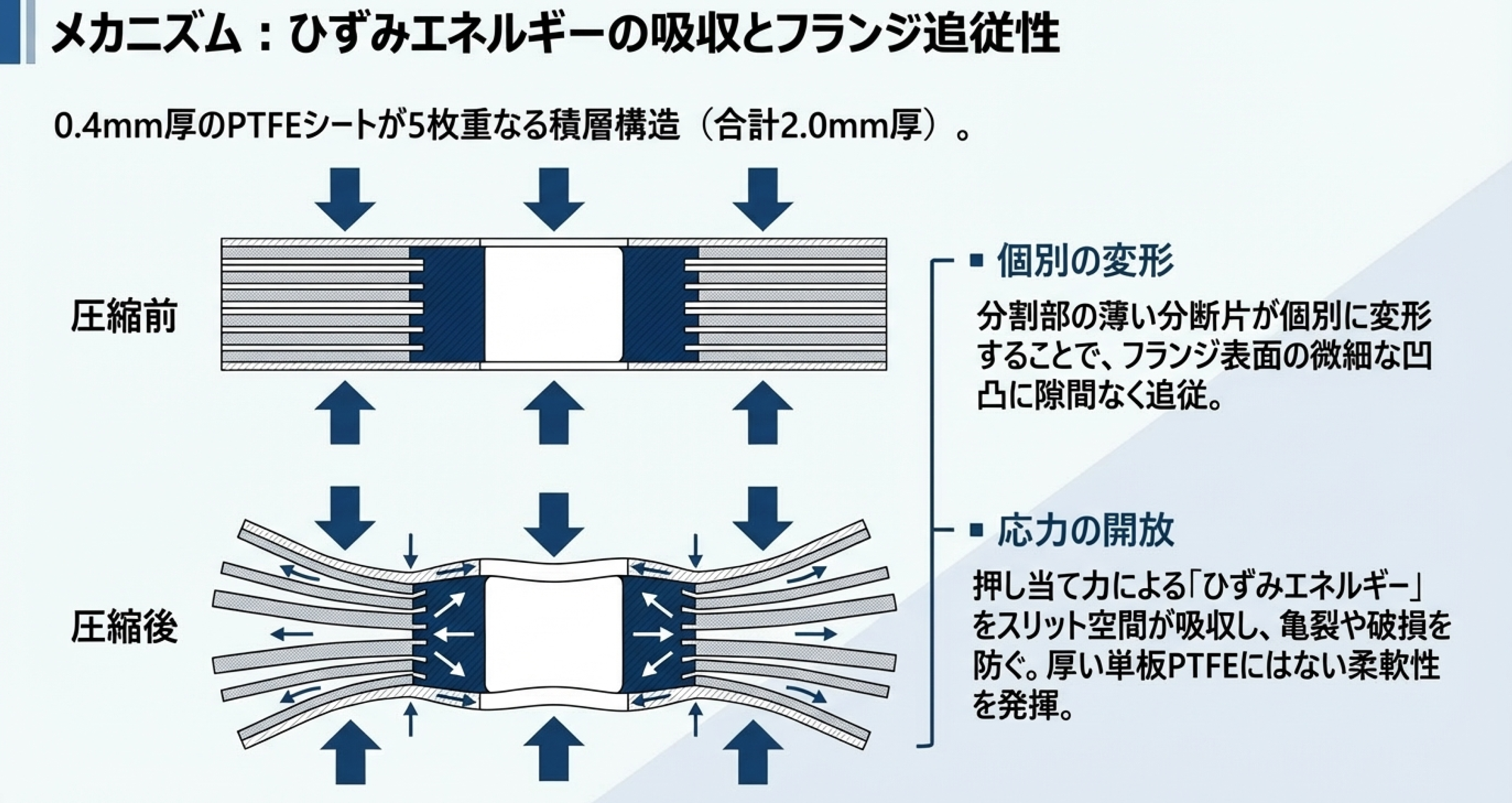

外周の「側面切り込み」が各層を分断片として独立させ、外力によるひずみエネルギーをスリット空間に分散・吸収。従来品で生じた「応力集中→亀裂→漏れ」という経路を根本から断ちます。地震・配管振動による瞬間大外力にも高い耐久性を発揮。
振動・地震対策に

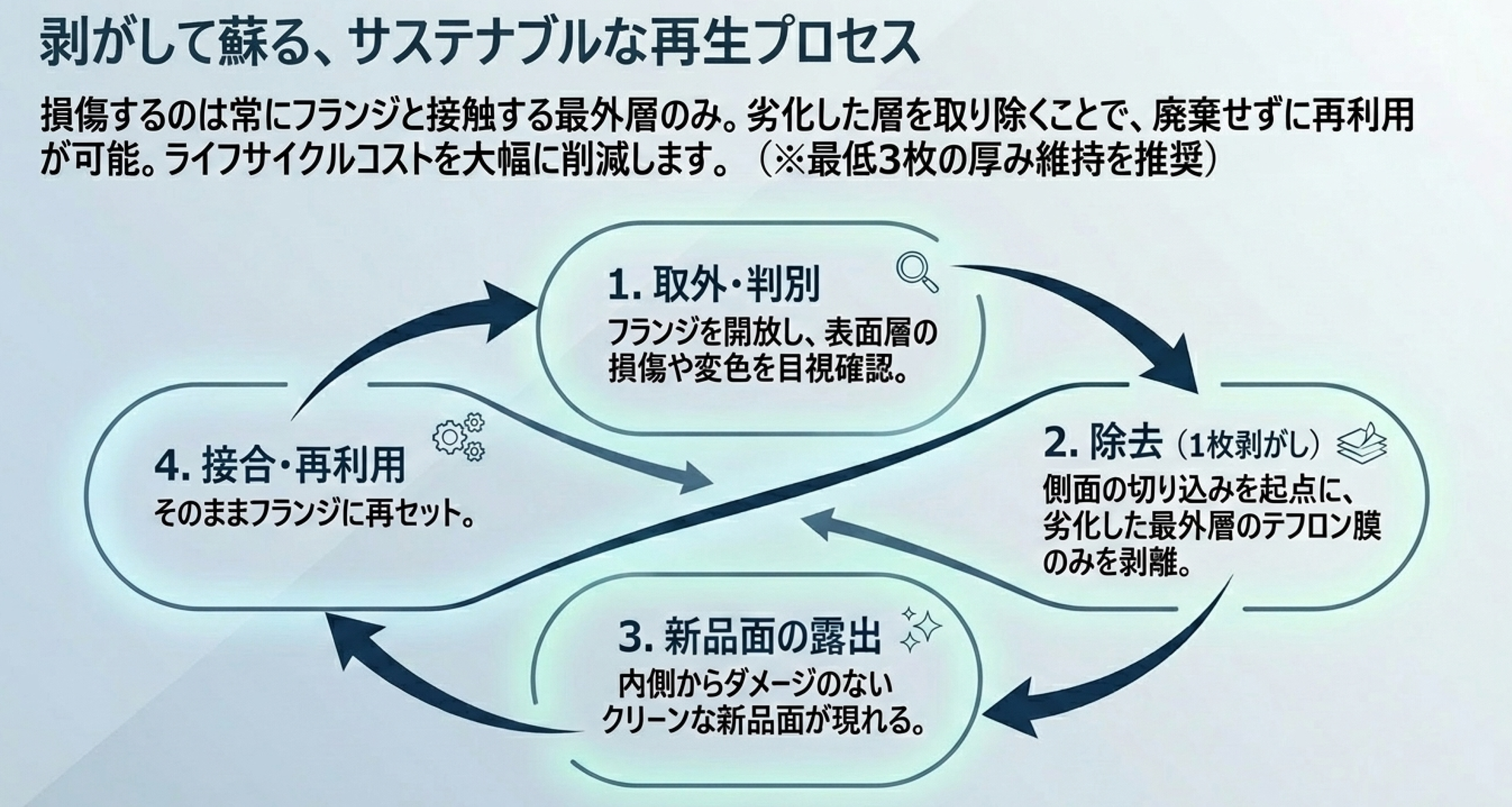

損傷するのはフランジと接触する最外層のみ。劣化した層を1枚剥がすだけで、内側のダメージのないクリーンな新品面が露出します。ガスケット全数交換が不要。ターンアラウンド（定期修繕）の工数・部品コストを大幅に削減します。
定期修繕コスト削減
各分断片が独立して微小変形し、外力を全層に均等分散（スプリング効果）。さらに分断片界面のクーロン摩擦が振動を減衰（ダンパー効果）。プラント各フランジに採用することで振動伝達経路を多段階でブロック。グラファイト機器・精密設備の損傷リスクを低減します。
グラファイト機器の保護に流体が層間に浸透すると外周の側面切り込みに現れます。どの層まで浸透しているか外部から目視確認可能。pH指示薬をアルコールに溶かして外周面に塗布・乾燥させて組み付ければ、無色透明な微量漏れもガス化後の呈色で検知できます。突発停止を計画的修繕に転換します。

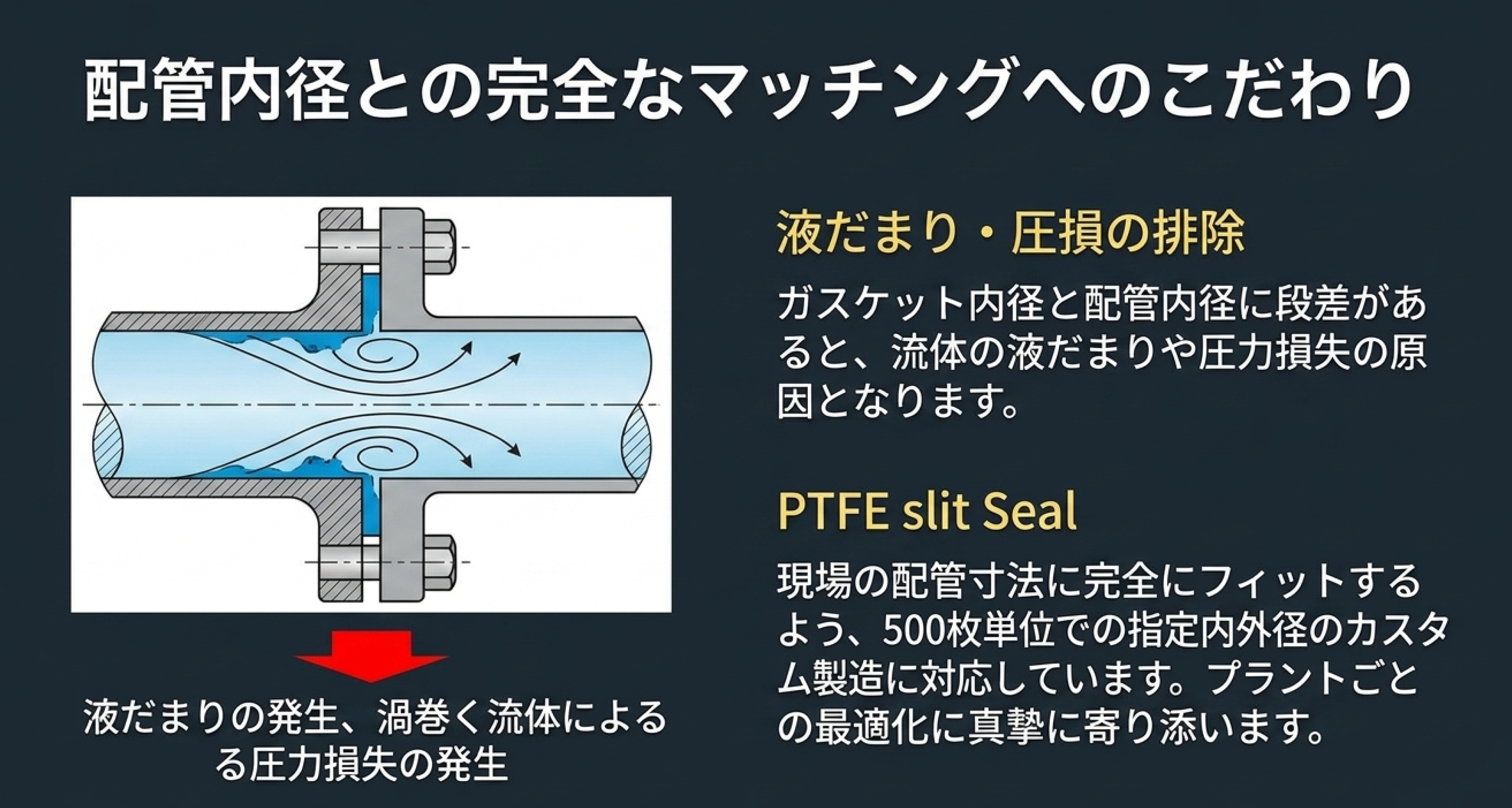

予防保全・計画的修繕に内径寸法はJIS 10Kフランジ規格に完全準拠。ガスケット内径と配管内径が一致することで、流体の液だまりや圧損を排除します。特にサニタリー・高純度ラインでの液だまり防止に貢献。カスタム内外径製造（500枚単位）にも対応しています。
貫通孔側の領域。スリットが到達しない不分断ゾーン。流体を完全にブロックする堅牢なシールベースです。一体部が継続的にシール面圧を維持します。
側面切り込みによって層ごとに分断された領域。スリットは貫通孔まで達せず途中で止まる「絶妙な設計」。フランジ面への追従・ひずみエネルギー吸収・漏れ予兆検知を担います。
異素材を組み合わせるのではなく、「100% PTFE」のまま物理的なカッティング（スリット）を施すことで、シール機能と適応機能を両立。中芯不要のブレイクスルー設計です。

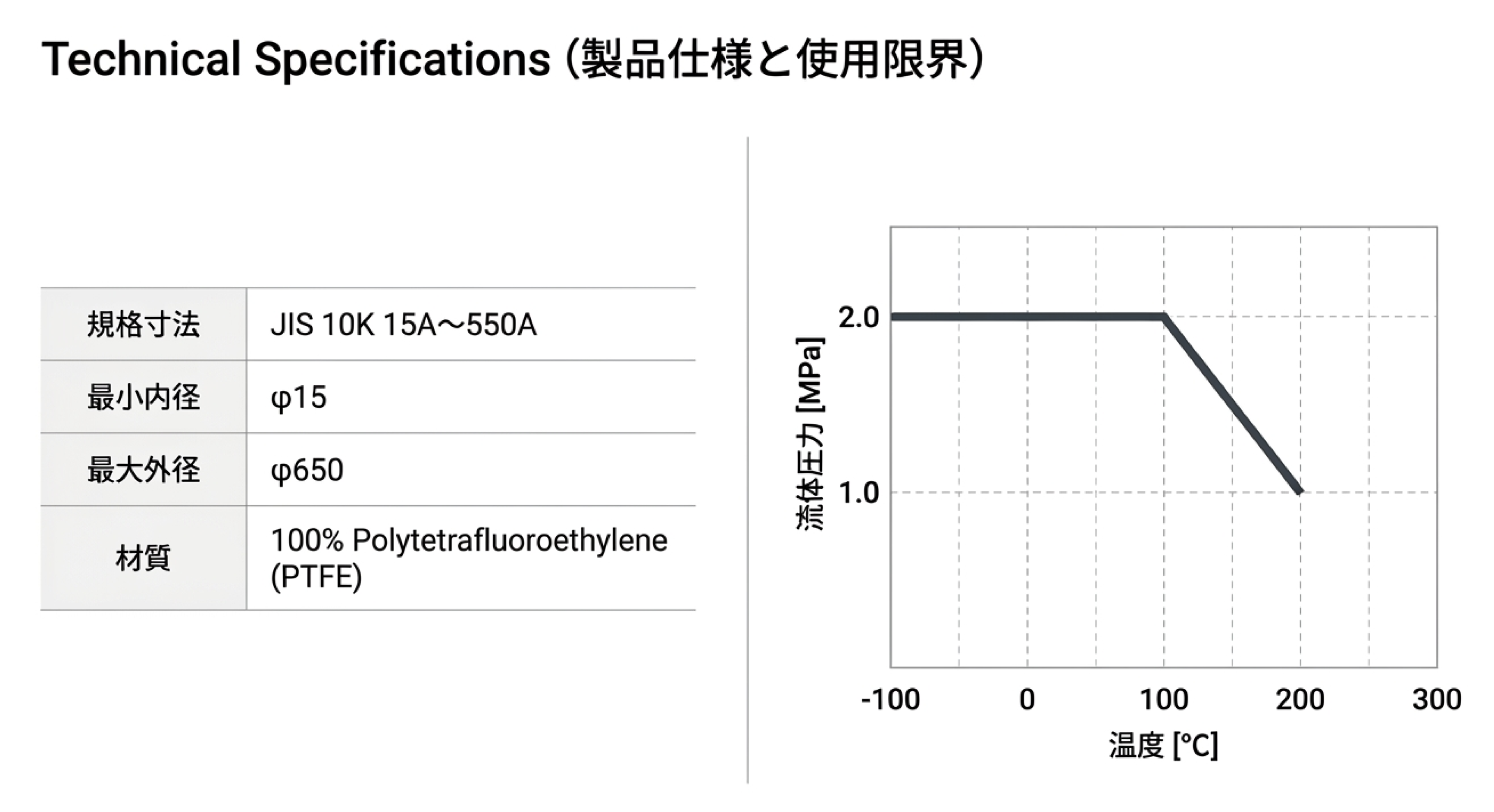

Technical Specifications（使用温度・圧力限界）
| 使用可能範囲 | |
|---|---|
| 温度範囲 | −100℃ 〜 +260℃ |
| 最大使用圧力（〜100℃） | 2.0 MPa |
| 最大使用圧力（〜200℃） | 1.0 MPa |
| 耐薬品性 | pH 0〜14 |
| 厚み | 層数 | m [-] | y [N/mm²] |
|---|---|---|---|
| 2t（2.0mm） | 5枚 | 2.56 | 21.9 |
| 2.8t（2.8mm） | 7枚 | 2.19 | 14.6 |
| 3.2t（3.2mm） | 8枚 | 2.00 | 11.0 |
m：ガスケット係数 y：最小設計締付圧力
| 規格 | 内径 φ [mm] | 外径 φ [mm] | 在庫区分 |
|---|---|---|---|
| 15A | 22 | 58 | ●FBA即納 |
| 20A | 28 | 63 | ●FBA即納 |
| 25A | 35 | 74 | ●FBA即納 |
| 32A | 43 | 84 | ●FBA即納 |
| 40A | 49 | 89 | ●FBA即納 |
| 50A | 61 | 104 | ●FBA即納 |
| 65A | 84 | 124 | ●FBA即納 |
| 80A | 90 | 134 | ●FBA即納 |
| 100A | 115 | 159 | ●FBA即納 |
| 125A | 141 | 190 | ●FBA即納 |
| 150A | 167 | 220 | ●FBA即納 |
| 175A | 192 | 245 | ●FBA即納 |
| 200A | 218 | 270 | ●FBA即納 |
| 250A | 270 | 333 | ●FBA即納 |
| 300A | 321 | 378 | ●FBA即納 |
| 350A | 359 | 423 | ●FBA即納 |
| 400A | 410 | 486 | ●FBA即納 |
| 450A〜550A | カスタム寸法 | 受注品 | |
● = Amazon FBA倉庫在庫品（24時間以内発送）。受注品は納期要相談。カスタム製造（500枚単位・指定内外径）対応可。
| 注意項目 | 内容 |
|---|---|
| スプリングワッシャ | PTFEクリープによる面圧低下を防ぐため、使用を強く推奨 |

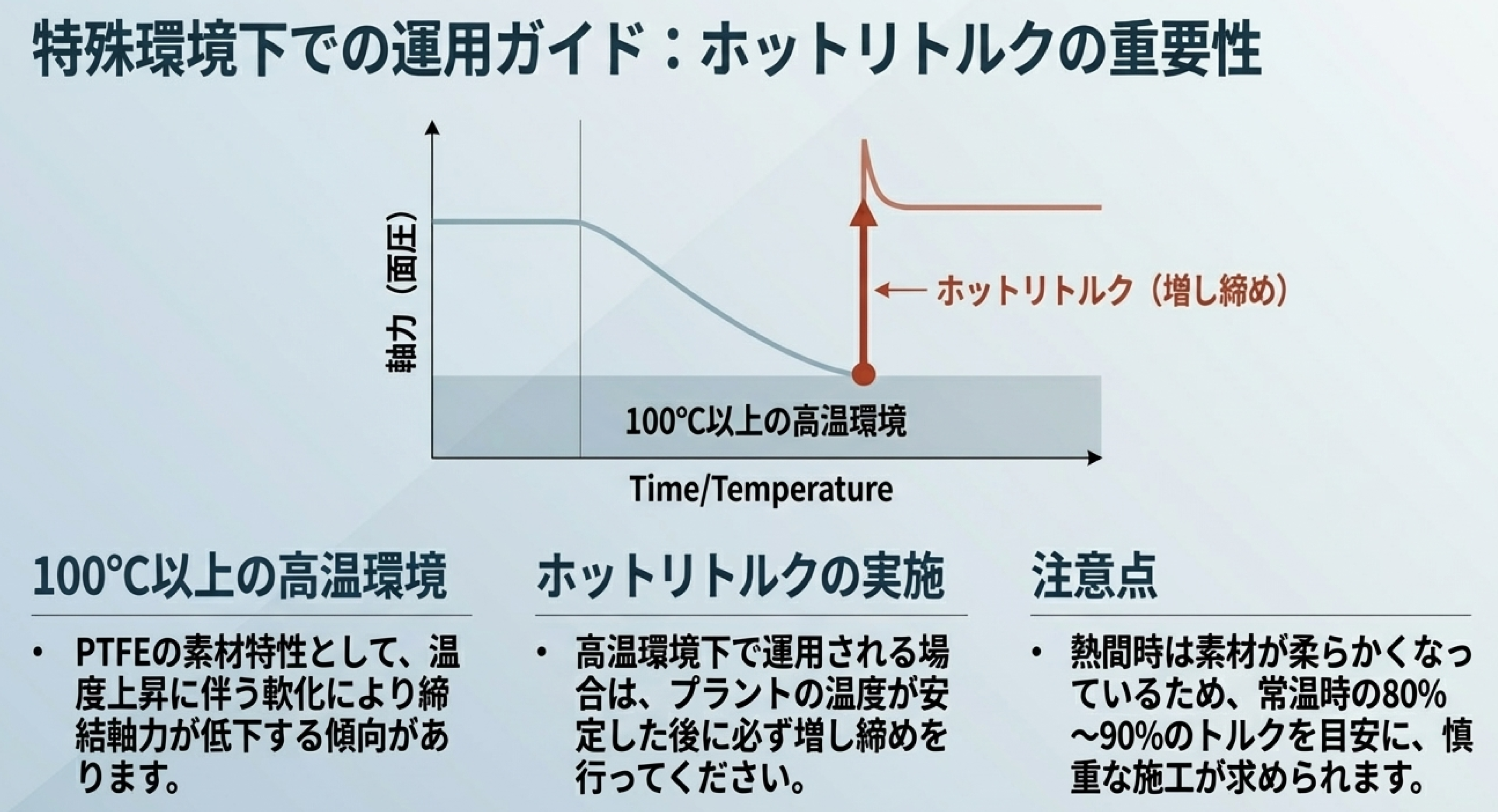

| ホットリトルク | 100℃以上の使用では温度安定後に必ず実施（常温の80〜90%） |
| 再利用限界 | 残り2枚（0.8mm）以下は新品に交換 |
| テフロンペースト | 使用は非推奨 |
実際の現場で発生したインシデントと、PTFE Slit Seal による解決アプローチをご紹介します。
| お客様の課題 | 適用できる特長 | 期待効果 |
|---|---|---|
| ガスケット交換頻度が高い | 特長2（長寿命）＋ 特長3（再利用） | 交換工数・部品費の削減 |
| 半導体・医薬ラインのコンタミが心配 | 特長1（100% PTFE） | コンタミリスクの構造的排除 |
| ポンプ周りで漏れが再発する | 特長4（振動吸収） | 振動疲労破壊の防止 |
| 漏れの初期サインを見逃したくない | 特長5（漏れ予兆検知） | 予防保全・計画的修繕 |
| グラファイト機器の振動割れが心配 | 特長4（振動吸収） | 上流配管での振動減衰 |
| ターンアラウンド工期を短縮したい | 特長3（再利用） | 全数交換作業の削減 |
販売単位：10枚／セット（防塵袋個別包装）。以下は1枚あたりの税抜希望小売価格です。
| 規格 | 内径 φ | 外径 φ | 2t（¥/枚） | 2.8t（¥/枚） | 3.2t（¥/枚） | 在庫 |
|---|---|---|---|---|---|---|
| 15A | 22mm | 58mm | ¥550 | ¥720 | ¥850 | ●FBA |
| 20A | 28mm | 63mm | ¥590 | ¥760 | ¥900 | ●FBA |
| 25A | 35mm | 74mm | ¥670 | ¥860 | ¥1,020 | ●FBA |
| 32A | 43mm | 84mm | ¥830 | ¥1,040 | ¥1,190 | ●FBA |
| 40A | 49mm | 89mm | ¥850 | ¥1,070 | ¥1,240 | ●FBA |
| 50A | 61mm | 104mm | ¥1,000 | ¥1,260 | ¥1,430 | ●FBA |
| 65A | 84mm | 124mm | ¥1,190 | ¥1,520 | ¥1,730 | ●FBA |
| 80A | 90mm | 134mm | ¥1,310 | ¥1,670 | ¥1,910 | ●FBA |
| 100A | 115mm | 159mm | ¥1,520 | ¥1,930 | ¥2,190 | ●FBA |
| 125A | 141mm | 190mm | ¥2,230 | ¥2,780 | ¥3,120 | ●FBA |
| 150A | 167mm | 220mm | ¥2,470 | ¥3,110 | ¥3,470 | ●FBA |
| 175A | 192mm | 245mm | ¥2,930 | ¥3,670 | ¥4,110 | ●FBA |
| 200A | 218mm | 270mm | ¥3,210 | ¥4,000 | ¥4,470 | ●FBA |
| 250A | 270mm | 333mm | ¥5,520 | ¥6,760 | ¥7,490 | ●FBA |
| 300A | 321mm | 378mm | ¥6,040 | ¥7,370 | ¥8,120 | ●FBA |
| 350A | 359mm | 423mm | ¥7,800 | ¥9,420 | ¥10,260 | ●FBA |
| 400A | 410mm | 486mm | ¥10,350 | ¥12,470 | ¥13,640 | ●FBA |
| 450A〜550A | カスタム寸法 | 要お見積り | 受注 | |||
価格は税抜希望小売価格（1枚あたり）。Amazon販売は10枚セット単位となります。製缶業者・配管資材商社経由の場合は割引価格。受注品は納期要相談。
🔬 半導体グレード（クリーンルーム加工品）
クリーンルーム内にて加工・完全防塵個別梱包。半導体・医薬・食品プロセスの高純度ラインに対応。
価格：上記表の ×1.5倍が定価となります｡。例）15A 2t ¥550 → ¥825/枚。FBA倉庫からの24h発送も可能です。
納期・数量はご相談ください。→ お問い合わせフォームへ ↓
技術的なご相談・無償サンプル申込・カスタム製造のご相談はお気軽にどうぞ。
